ケーブルチェッカ「完ぺき/完美」

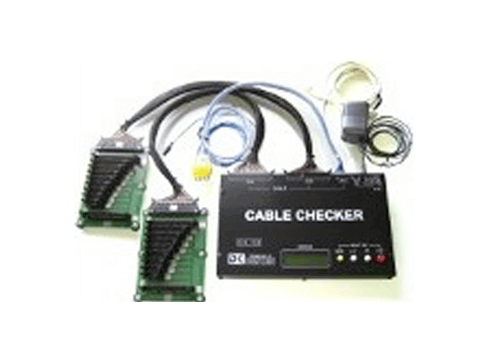

ケーブルの導通検査(一致検査、手動検査)を行う装置です。
本体単独による検査、パソコン接続による検査が可能です。
また、パソコン接続することにより、結線情報等の管理が可能です。

概要

このケーブルチェッカは104点のチェックをすることが可能です。全104点中1点の出力を行い、その出力に対応する入力を確認します。出力は全104点中1点ずつ行いますので、全104点を確認する為に104回入出力を繰り返します。コネクタ部の構成は、50ピンコネクタ2個と5ピンコネクタ1個で構成されます。

  • CN-A:50ピン(A01~A50番ピン)
  • CN-B:50ピン(B01~B50番ピン)
  • CN-C:5ピン(C01~C04とCOMMON)

標準拡張基板
標準拡張基板(2枚組)でピン数の違うコネクタに対応し、変換冶具への応用が可能です(極数:10、14、16、20、26、30、34、40、50)。C01~C04の用途は、例えば、シールド線とコネクタケースとの導通チェック等に使用します。

本体または標準拡張基板から検査するケーブルまでの変換冶具(変換ケーブル)はお客様でご用意頂くか、当社で作成も別途承っておりますのでお問い合わせください。

5つの操作モードでケーブル検査をサポート

プローブモード

配線確認に便利な手動モードです。全104ピンとプローブコモンとの接続を確認します。片側がバラ線のケーブルを検査する場合にこのモードを使用します。

接続例

1対1モード

50ピンまでのストレートケーブルなど1対1接続専用モードです。CN-AとCN-Bで1対1に接続したケーブルを検査します。

接続例

マスタ/ワークモード

ケーブル見本の結線情報をケーブルチェッカに記憶させ、検査品との比較検査を行います。量産で大量に同じケーブルを検査する場合等に使用します。

接マスタ/ワークモード接続例

セルフモード

ケーブルチェッカの自己(故障)診断モードです。

PC(パソコン)モード

ケーブルチェッカとパソコンをUSBで接続し、専用ソフトを用いてケーブル検査をします。
プローブモード、1対1モード、マスタ/ワークモードの検査をリモート制御で行えます。視覚的に判断しやすく、検査ミスを軽減できます。
製番/作番、ブロック名、機種/客先、ケーブル型式、コメント、ピン名、結線情報を自由に編集できます。
読み込んだマスタデータ(ケーブル見本)や編集したの結線情報を保存・管理できます。1ファイル10ケーブルまで保存可能です。
連続番号の作成も簡単にできます。

PCモード接続

専用ソフトメイン画面

姉妹機「黒子」登場

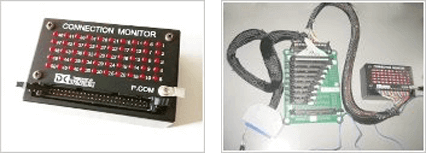

コネクション・モニター「黒子」(別売: 12000円/税別)はケーブルチェッカ「完ペキ/完美」の本体や拡張ボードに接続して使用する表示器です。
ケーブル等の配線作業時に手元や図面の脇において作業をすることで作業効率の向上が図れ、単独でも使用できます。 コネクション・モニター「黒子」の詳細はこちら

仕様

入出力電気性能(CN-A,CN-B,CN-C:検査用)

検出方式
全ピン接続確認方式
(コネクタ分割による方向性なし)
回路数
(入出力用)104点
(CN-A:50,CN-B:50,CN-C:4+プローブコモン)
検出条件
線路抵抗100Ω以下
(条件:10接続以下/1ピン)
線路電流
2.5mA以下/1ピン
(複数接続は本数倍)
半導体検出
ダイオード:極性認識可(2ヶ直列可)
LED:不可(一致モード)

インターフェース

チェック用
CN-A:50P(ヒロセHIF)
CN-B:50P(ヒロセHIF)
CN-C:4P+プローブコモン(日圧VHR)
パソコン用
B型USB、パソコンによる操作・表示用
(回路電源供給可)

操作モード

プローブモード
配線確認に便利な手動モード
(CN-A,CN-B,CN-C:計104点)
1対1モード
50ピンまでのストレートケーブルなど1対1接続専用モード
(CN-A - CN-B間)
マスタ/ワークモード
検査済みのケーブルをマスタ情報として読み込み、検査品との一致モード(104点全ピン相互接続確認)
セルフモード
検査側を無接続にして行う自己(故障)診断モード
PCモード
パソコン接続で使用するモード
ファームウェアバージョン
Ver.2.00

電源(3WAY)

本体(充電)用
ACアダプタ(公称AC100V - 9Vdc,0.5A)
USB供給
5Vdc,max.370mA,typ.140mA
充電バッテリ
6V,650mAH(Ni-MH)
稼働時間:8時間以上(24時間充電)

寸法・重量

本体寸法(ケースのみ)
W260×D160×H32
本体重量
約1,300g(電池含)

価格

¥90,000(税別)

【セット内容】

  • 本体(バッテリ付)
  • 標準拡張基板(2枚組)
  • フラットケーブル50P:2本
  • 5Pクリップコード:1本
  • USBケーブル1.5m:1本
  • ACアダプタ(本体電源・充電用:AC100V専用)
  • 取扱説明書
  • 付属ソフト(CD-R)
ケーブルチェッカー「完ぺき/完美」一式を無料で貸出し致します。
ぜひ実際にお使いいただきまして、ご購入の参考にお役立て下さい。

専用ソフトウェア 使用許諾書

株式会社北越電研(以下「当社」といいます)は、本使用許諾書に従ってのみケーブルチェッカ「完ぺき/完美」専用ソフト(以下「本ソフトウェア」といいます)の使用をお客様に許諾します。必ず本使用許諾書をお読み下さい。本ソフトウェアのご使用を開始した時点で本使用許諾書に同意頂いたものとみなされます。
1.著作権は株式会社北越電研が保有しています。
2.本ソフトウェアの利用による結果の影響、過失による損傷等につきましては、当社は一切責任を負いかねますのでご了承下さい。
3.本ソフトウェアを当社の許諾を得ることなく解析することはできません。
4.本ソフトウェアは予告なく変更されることがあります。
5.本ソフトウェアはケーブルチェッカ「完ぺき/完美」の専用ソフトであり、ケーブルチェッカ「完ぺき/完美」本体をご購入頂いた場合のみ、全機能をご使用することが可能です。(本ソフトウェアの動作を確認する為にダウンロードすることは可能です。)
ケーブルチェッカ本体とパソコンを接続する為にUSBドライバが必要となります。
下記リンク先よりダウンロードしてください

お問い合わせ

ケーブルチェッカー「完ぺき/完美」についてのお問い合わせは
メールフォームにて承っております。

コネクションモニター「黒子」

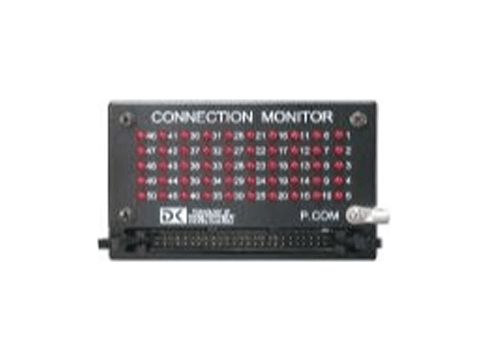

コネクションモニター「黒子」は、50個のLED表示によるケーブルの導通確認モニターです。小型軽量、電池駆動でどこにでも持ち運び可能で、背面のマグネットで板金に取り付けて使用することもできます。

また、ケーブルチェッカー「完ペキ/完美」と接続しておけば、「完ペキ/完美」の表示が確認できない時でもコネクションモニター「黒子」で検査結果を確認することができます。

コネクションモニター「黒子」はケーブルチェッカー「完ペキ/完美」の姉妹機であり、併用することで作業の分業が可能です。「完ペキ/完美」で自動検査、「黒子」で配線作業というようにモード切り替えなしで作業が行え、導通確認の作業能率化に貢献します。

仕様

表示
LED:50個
適合コネクタ
ケーブル側:HIF3BA-50D-2.54R
電源
単三電池:2本
寸法(ケースのみ)
W100×65×H35

価格

¥12,000(税別)

【セット内容】

  • 本体(電池別売)
  • クリップ・クリップコード1m:1本
  • 取扱説明書
